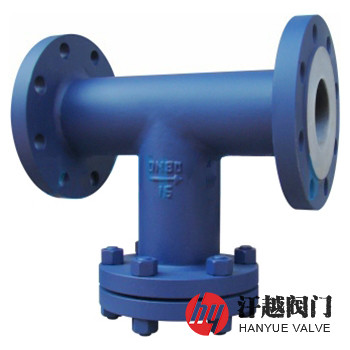

襯氟T型過濾器是一種采用模壓法成型將PTFE、PFA或FEP等內襯于殼體和法蘭蓋的過流面上,形成要求厚度的襯里層,隔斷腐蝕性介質與金屬表面接觸,使它不會被侵蝕,從而達到延長使用時間目的的裝置。其主要用以過濾介質的固體雜質,保障泵閥、壓縮機、儀表及自控設備等能正常工作和運轉,當流體由進料口流入殼體內部,并流經濾芯后,其中的固體顆粒雜質被濾筒所阻擋,而潔凈的濾液則能通過濾網,從出料口流出。該T型過濾器的襯里層和濾筒及濾網等所使用的材料均為氟塑料,由于分子結構中引入具有負電性的氟原子,因而它有很高的化學穩定性,不會與HNO3·3HCl、HF、濃HCl、HNO3、H?SO?·xSO?、沸騰的苛性Na溶液、H?O?等作用,同酮和醚等溶劑均不能溶解或溶脹。本產品有直流式和折流式兩種結構形式,具有優良的耐腐性能和較高的強度,且密封性好、經濟實惠,特適合在化工、石油化工、制藥、染料等腐蝕性工況條件下使用。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 殼 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 法 蘭 | Q235B | A105 | 304 | 304L | 316 | 316L |
3 | 法 蘭 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
4 | 襯 里 層 | 聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA | |||||
5 | 濾筒濾網 | 聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA | |||||
6 | 螺 栓 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
7 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
8 | 排 放 口 | Q235B | A105 | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
法蘭標準 | JB/T 81、JB/T 82、GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406等 | |||||
檢驗驗收 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
過濾精度 | 10目 ~ 100目 | |||||
工作溫度 | -29℃ ~ 180℃ |

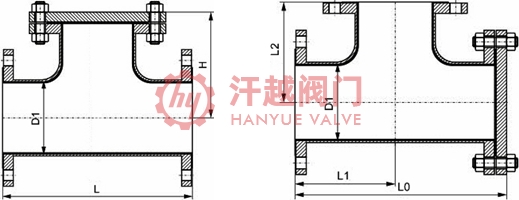

公稱壓力 | 公稱通徑 | 直流式尺寸mm | 折流式尺寸mm | ||||
D1 | H | L | L0 | L1 | L2 | ||
2.5 ~ 25 (Class150)20 | 50 | 57 | 149 | 245 | 265 | 122 | 122 |
65 | 76 | 170 | 292 | 316 | 146 | 146 | |
80 | 89 | 181.5 | 312 | 337.5 | 156 | 156 | |
100 | 108 | 205 | 362 | 388 | 181 | 181 | |
125 | 133 | 240 | 426 | 453 | 213 | 213 | |
150 | 159 | 259.5 | 464 | 491.5 | 232 | 232 | |
200 | 219 | 311 | 560 | 591 | 280 | 280 | |
250 | 273 | 380 | 670 | 668.5 | 318 | 318 | |
300 | 325 | 400 | 736 | 768 | 368 | 368 |
如果你需訂購我廠管道過濾器,咨詢時煩請說明類型、公稱通徑、公稱壓力、使用溫度、殼體材質、濾芯材料、過濾精度、法蘭執行標準等。本產品根據工況的不同需求,結構形式設計有直流式、正折流式和反折流式三種,咨詢時煩請告知選擇那一種。
