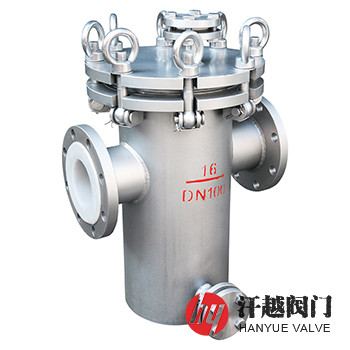

快開襯氟籃式過濾器主要由殼體、殼蓋、濾籃、襯里層、快開機構等組成,其筒體的左右兩側分別焊接有物料進出通道接管,并在接管一端焊裝有與管道或設備連接的法蘭,而由濾筒和濾網構成的濾籃則放置在物料進出通道之間,使介質先經濾網過濾后再從出料口流出。該過濾器殼體內壁的襯里層和濾筒及濾網均采用耐蝕性極強的氟塑料材料制成,可適用于強腐蝕性的管路,同時殼體和殼蓋通過活節螺栓與吊環螺母扣合在一起鎖緊固定,清洗或更換濾筒時只需逆時針旋轉吊環螺母數個螺距使它們分開即可,大大減輕了勞動強度,縮短了操作時間。本產品結構簡單、過濾能力強、流體阻力小、耐蝕性能強、納污量大,克服了端蓋和筒體法蘭之間采用螺栓連接,清潔過程需要將螺栓全部擰下,處理完之后再全部擰上,費時費力,清洗或更換不便捷的弊端。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 筒 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 接 管 | Q235B | 20# | 304 | 304L | 316 | 316L |
3 | 連接法蘭 | Q235B | A105 | 304 | 304L | 316 | 316L |
4 | 殼 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
5 | 襯 里 層 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯 | |||||
6 | 濾 籃 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯 | |||||
7 | 活接螺栓 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
8 | 吊環螺母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
9 | 放 空 口 | Q235B | Q235B | 304 | 304L | 316 | 316L |
10 | 排 污 口 | Q235B | Q235B | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26501-2011 氟塑料襯里壓力容器 通用技術條件 | |||||
法蘭標準 | JB/T 81-82、GB/T 9115-9119、HG/T 20592-20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | GB/T 26501-2011 氟塑料襯里壓力容器 通用技術條件 | |||||
過濾精度 | 10目 ~ 100目 | |||||
工作溫度 | -29℃ ~ 180℃ |
公稱壓力 | 公稱通徑 | 公稱尺寸 | 尺寸 | ||||
ΦD | L | H | H1 | dn | |||
2.5 ~ 25 (Class150)20 | 25 | 1 | 108 | 260 | 330 | 200 | 20 |
32 | 1 ? | 108 | 260 | 330 | 200 | 20 | |
40 | 1 ? | 108 | 260 | 330 | 200 | 20 | |
50 | 2 | 108 | 260 | 330 | 200 | 20 | |
65 | 2 ? | 159 | 340 | 430 | 285 | 25 | |
80 | 3 | 159 | 340 | 430 | 285 | 25 | |
100 | 4 | 219 | 400 | 490 | 305 | 25 | |
125 | 5 | 273 | 500 | 635 | 420 | 25 | |
150 | 6 | 273 | 500 | 635 | 420 | 25 | |
200 | 8 | 325 | 560 | 785 | 525 | 25 | |
250 | 10 | 426 | 660 | 895 | 640 | 25 | |
300 | 12 | 426 | 720 | 650 | 350 | 25 | |
350 | 14 | 630 | 960 | 650 | 350 | 25 | |
400 | 16 | 630 | 960 | 650 | 350 | 25 |
本產品設計結構有兩種,DN25 ~ DN100的底部與筒體一體焊接成型,排污口設置在筒體側面或正面,DN125及以上的底部由下法蘭蓋通過六角螺栓與筒體相連接組成,下法蘭蓋的右側貫通設置有下排污口。如果你需訂購我廠管道過濾器系列產品,咨詢時煩請說明公稱通徑、公稱壓力、殼體材質、濾籃材料、介質溫度、過濾精度、法蘭執行標準及法蘭密封面形式等,我廠可按客戶需求承接定制。
