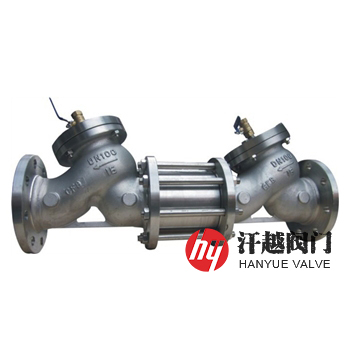

HS41X防污隔斷閥是一種防止管道中的壓力水逆向流動的由兩個獨立止回閥通過緊固件串聯而成的組合裝置,兩止回閥的閥座密封副將其內腔分為進水腔、中間腔和出水腔。其可以起到雙保險的作用,在閥關閉后,其中單一止回閥存在密封泄漏,另一只還起密封作用,防止回流,仍可保證裝置的密封性能。本產品的主要作用是防止液體倒流,特別是用在自來水管道中防止污水或其他液體污染水質倒流進自來水管道中,為人們的用水安全提供保障。
HS41X防污隔斷閥是一種用于防止生活飲用水管道發生回流污染的安全裝置,它通常安裝于生活飲用水入戶管上,防止在出現局部壓力異常時回流水污染城市給水管網。本產品安裝前要將所有管道徹底沖洗干凈,以防止因管中不清潔而造成故障,閥前后應視管路具體情況設置閥門,閥體未自帶過濾器的其前端應安裝過濾器,以防止雜質粘附使止回閥閥瓣關閉不嚴產生滲漏,引發自動泄水閥誤動作泄水。閥后裝可曲撓橡膠接頭(或伸縮器),方便維護。

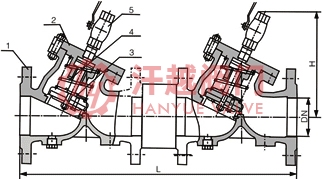

序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 閥 瓣 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | 304 | 304 | 304 | 304 | 316 | 316L |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 彈 簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 304 | 316 | 316L |
7 | 密 封 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
設計制造 | CJ/T 160-2002 倒流防止器 | |||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||
適用介質 | 清水或物理、化學性質類似于清水 |
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | |||||
L | D | K | R | C-f | n-?d | ||
16 | 50 | 457 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 480 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 559 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 630 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 730 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 790 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 980 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 1194 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 1320 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 1380 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 1549 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸,請咨詢汗越閥門技術部! |
如果你需訂購我廠倒流防止器產品,咨詢時煩請注明產品型號,本產品安裝完畢后,初步啟動使用時,為了防止劇烈動作時損傷O型圈和內部組件,有必要遵循以下步驟:關閉出口閘閥,慢慢打開進水閘閥,讓水緩慢充滿閥內腔,打開各個測試球閥排除閥腔內的空氣,待閥腔充滿水后,慢慢打開出水閘閥,讓水充滿整個管路。
